Для старшего поколения трековые светильники прочно ассоциируются с люксовой частью торговых и выставочных центров. Но времена изменились. Сегодня трековая система освещения - уже не новость в офисных зданиях, городских квартирах и частных домах.

Трековые светильники отлично вписываются куда угодно

Трековые светильники отлично вписываются куда угодно.

Помимо новых технических решений, свою роль сыграли и дизайнеры-оформители, быстро раскусившие фишку. Они стали широко применять подобное освещение, создавая объекты в стиле минимализм, лофт или хай-тек. Уже от них трековые светильники ушли, что называется, в народ.

Почему они стали так популярны? Если вкратце:

  • Широкая вариативность. При желании можно подсветить как отдельно расположенные объекты, так и целые зоны.
  • Простота монтажа. Легко закрепить на любом типе потолка, будь он реечным, натяжным, навесным или самым что ни на есть обычным.
  • Вращающаяся лампа. Ее просто и быстро получится повернуть, направив световой поток в сторону, которая вам нужна.
  • Конструкция предусматривает быструю и беспроблемную замену практически любой вышедшей из строя детали.
  • Детали (шинопровод, споты, прожекторы) не требуют какого либо ухода или особого обслуживания.

Что нужно докупить?

Если вы решили купить трековую систему освещения, вам стоит знать:

  1. как ее выбрать,
  2. что в комплект не войдет.

Для каждого типа комнат и помещений утверждены собственные нормы освещенности, чтобы не страдали глаза. Подробности можно найти в СНиПах. Чаще всего, это 200-300 лм/м2 для общественных пространств и 150-200 лм/м2 для жилых. Посчитали. К получившемуся результату добавьте 1 лампу для гарантии. В магазине при покупке или при заказе через интернет смотрите на коробку. На ней указана яркость светового потока в люменах.

указана яркость светового потока

Выглядит это так.

Если говорить о дизайне в двух словах:

• Есть светильники, которые рассчитаны под лампу - они дешевле, но не так функциональны.
• А есть те, что идут уже со встроенными светодиодами. Они подороже и понадежнее. Выбирайте на свой вкус.

Выбирайте на свой вкус



Для приверженцев экономии электроэнергии - второй вариант экономичнее в будущем.
Говоря о цветовой гамме, на рынке обычно белые и черные конструкции. “Экзотика” чрезвычайно редка и стоит дополнительных денег.

Список покупок будет зависеть от выбранного типа трековых светильников:

Для стандартных

Для стандартных он такой.

Магнитная трековая система диктует свой перечень приобретений

Магнитная трековая система диктует свой перечень приобретений.

Производитель не знает, в какой конфигурации вы расположите освещение, поэтому в комплекте обычно идет один стандартный коннектор и одна заглушка. Нужное по форме придется покупать самим. У коннекторов широкий модельный ряд. Они бывают Т-, Х-, Г-образные, прямые и гибкие, на любой вкус.

Также производители трековой системы не знают, насколько длинный вам нужен шинопровод для трековых светильников. Эти элементы создаются в двух вариантах: в 1 и 2 метра. Ничего страшного в этом нет.

шинопровод для трековых светильников

Чтобы получить нестандартную длину, просто аккуратно обрежьте лишнее ножовкой по металлу или подобным инструментом.

Стоит учитывать, конструктивно заводская сборка предполагает, что шинопровод будет подключен к электроэнергии справа.

адаптер для спота

Если желаете сделать это по центру, вместо сетевого коннектора, вам потребуется адаптер для спота.

Что касается питания: трековую систему разрешается запитывать непосредственно через розетку, то есть через кабель. Но для этого вам потребуется коннектор с вилкой.

коннектор с вилкой
Выглядит это так.

Дополнительные покупки будут зависеть от того, как мы собираемся купленное монтировать:

  1. Если планируем подвешивать конструкцию, нужны тросы.
  2. При накладном монтаже нужны фиксаторы.
  3. И в любом случае нужны дополнительные коннекторы и заглушки.



на тросах



В данном случае выбран вариант “на тросах”.

Советы тем, кто решил подвесить:

  • Если ваша задумка требует использования подвесов, мы рекомендуем вам выдержать расстояние в 1 метр.

    выдержать расстояние в 1 метр

Совет основан на нашем обширном опыте.

  • В среднем один подвес выдерживает до пяти килограмм. Перегружать его не надо.

Более конкретные рекомендации дать сложно: у каждого бренда свои требования и ограничения.

Теоретически, кроме ламп, созданных специально под трековую систему, к шинопроводу разрешено подключать и другие светильники, но для этого также потребуются адаптеры. Демонтируете, убираете основание и соединяете шнур с новым адаптером. Типы адаптеров вы можете видеть на рисунке:

Типы адаптеров

Сейчас, когда мы поговорили о теории и подготовке, переходим к практике - как собрать и подключить трековую систему.

Основное про монтаж трековой системы

Трековая система подразумевает три способа монтажа. Для вашего удобства мы решили изобразить схемы монтажа в картинках.

  1. Прикрутить к поверхности
    Все, что приобрели, - это все потребуется при установке.

    Прикрутить к поверхности

    Действуем для сбора системы по схеме.

    Магнитная трековая система формируется так:

    Магнитная трековая

    Магнитные трековые светильники по-другому называются “клик-системами”.

  2. Подвесить на тросах
    Схема та же, как и в прошлом пункте. Главное - не превышайте меру. Не пытайтесь сделать по русскому принципу “и так сойдет”. Помним о дозволенных параметрах.

  3. Встраиваемый метод
    Третий способ самый сложный. Но с точки зрения эстетики предпочтительный. По умолчанию должны использоваться саморезы.

    Встраиваемый метод

    Они обычно идут в комплекте.


На бетонные потолки крепить тоже можно, но придется предварительно проштробить каналы. Гораздо чаще используется метод “на кронштейн”. В случае, если у вас реечный или гипсокартонный потолок, этот метод предпочтительнее.



на кронштейн

Выглядит это так.



Как крепить шинопровод

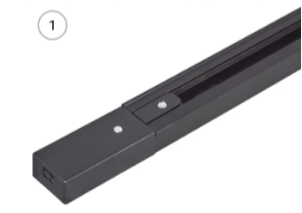

Возьмите в руки шину.

Возьмите в руки шину




С 1-й стороны закрепите заглушку.
Со 2-й стороны вы найдете клеммную колодку.

клеммную колодку

Этот элемент может быть уже установлен, а может идти отдельно.
В ситуации, если надо закрепить клеммную колодку, уберите крышку с коннектора и поместите его ближе к торцу самого трека.

уберите крышку с коннектора

Необходимо добиться того, чтобы состыковались вровень углубленные маркировочные полосы.
Далее спокойно и точно введите и состыкуйте коннектор и непосредственно трек.

состыкуйте коннектор и трек

Вот таким образом.

Подключите затем провода питания 220В. Следом снимите винты стандартной отверткой (какого-то особого инструментария не нужно).

Подключите провода питания

Вставьте и расположите жилы.
Последним шагом закрутите стопорный винт, зафиксируйте соединение.

закрутите стопорный винт

Готово!

Как подключить прямой коннектор

Это потребуется, если длины шинопровода не хватает, и вам нужно сделать более крупную конструкцию. Тогда подключаем к треку еще один, два или сколько в вашем случае нужно шинопроводов. Берем линейный соединитель. Кладем его между торцов 2-х треков.



Как подключить прямой коннектор

Обязательно добиваемся того, чтобы на соединителе и обоих треках совпадали маркировочные углубления. После необходимо состыковать треки посредством соединителя. Проверьте, что углубленные полосы равны по стороне, совпали. Такая проверка даст вам понимание - значит, что контакты на соединителе и на самих треках верным образом состыковались.

Делаем все ровно и аккуратно
Делаем все ровно и аккуратно.

фиксируем соединения

После просто фиксируем соединения.

При необходимости повторяем процедуру, пока не будет достигнута необходимая длина.

Как подключить угловой коннектор

У всех типов коннекторов (по форме) схема подключения та же, что и у прямого. Устанавливаем угловой коннектор между торцов 2-х треков. Эти два трека должны быть установлены под прямым углом (в 90 градусов) относительно друг друга. Проверяем, чтобы на соединителе и треках совпадали маркировочные углубления. Откручиваем винты на крышке коннектора и пока что убираем ее.



Как подключить угловой коннектор

Схема 1.


Следующим шагом подключаем провод 220В непосредственно к контактной группе углового коннектора. Устанавливаем крышку обратно. Стыкуем треки посредством коннектора при условии, что совпадают все маркировочные полосы и контакты (да, снова в этом убеждаемся).

Как подключить угловой коннектор 2

Схема 2.

Как подключить шинопровод и споты

Действуем шаг за шагом. Соединяем треки и коннекторы друг между другом, закрепляем треки в точке установки, подключаем к трекам провода питания и заземления.

Как подключить шинопровод и споты

Схема 1.


Переводим вращающиеся фиксаторы на спотах в положение “открыто”, устанавливаем светильник в трек, переводим фиксаторы в “закрыто”.

Как подключить шинопровод и споты 2

Схема 2.

Как мы и говорили выше, монтаж прост и незамысловат. Не нужно быть электриком, чтобы справиться. Но если возникли вопросы, всегда можно получить консультацию или вызвать специалиста.
